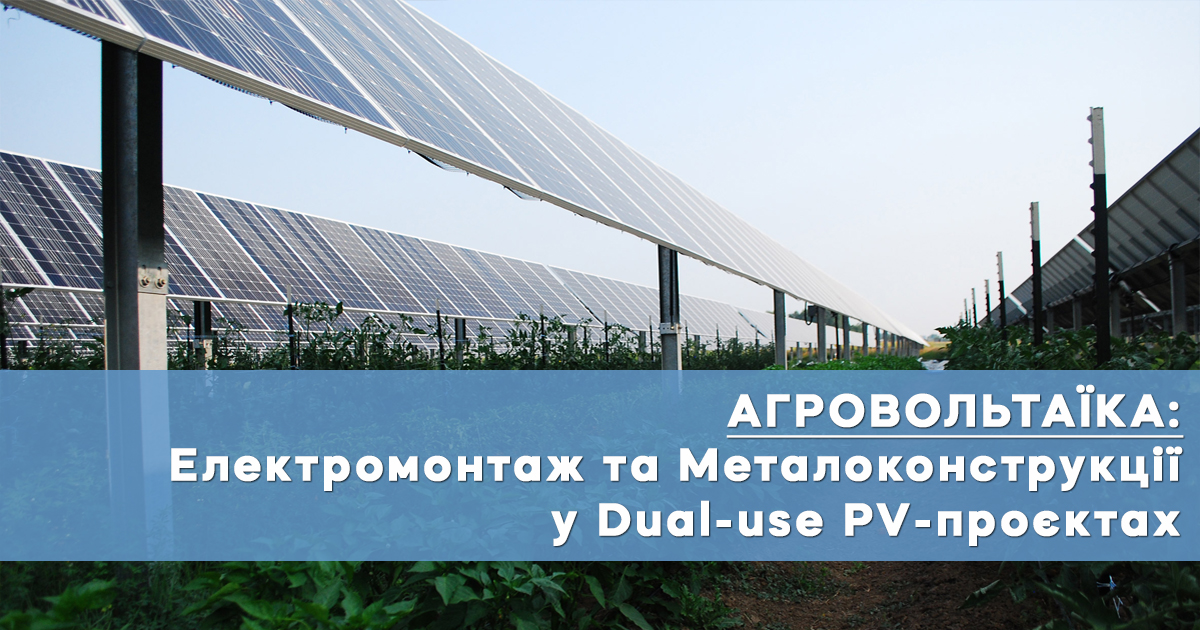

Агровольтаїка: виклики електромонтажу та монтажу металевих конструкцій
Агровольтаїка (agrovoltaics, agrivoltaics, dual-use PV) — це підхід до використання земель, за якого сільськогосподарське виробництво поєднується з генерацією сонячної електроенергії. Фотоелектричні модулі інтегруються безпосередньо в аграрні угіддя, дозволяючи вирощувати культури або здійснювати випас худоби без втрати функціональності земельної ділянки.
За умови грамотного проєктування агровольтаїчні системи не лише не знижують ефективність сільського господарства, а й можуть підвищувати загальну продуктивність землі, покращувати мікроклімат для рослин та зміцнювати енергетичну стійкість агропідприємств. Саме тому агровольтаїка дедалі частіше розглядається як складова кліматично орієнтованого агровиробництва та енергетичного переходу.
Італія та Іспанія є серед європейських лідерів у впровадженні агровольтаїчних рішень. Зокрема, у 2021 році Італія оголосила про виділення близько 1,1 млрд євро на підтримку встановлення до 2 ГВт агровольтаїчних потужностей, інтегруючи dual-use СЕС у державні програми розвитку сільських територій та відновлюваної енергетики. Така політика підкреслює стратегічну роль агровольтаїки в досягненні цілей декарбонізації та енергетичної незалежності.
Як EPC-підрядник з багаторічним досвідом реалізації проєктів у сфері відновлюваної енергетики в Європі, VOLTAGE Group добре розуміє як потенціал, так і інженерну складність агровольтаїчних систем. Нижче розглянуто ключові виклики електромонтажу та монтажу металевих конструкцій у dual-use PV-проєктах і підходи до їх вирішення.
Виклики електромонтажу в агровольтаїчних (dual-use PV) системах
Проєктування та монтаж електричної інфраструктури в агровольтаїчних системах суттєво відрізняється від стандартних наземних СЕС. Фотоелектричні модулі розміщуються безпосередньо над орними землями або пасовищами, де паралельно працює сільськогосподарська техніка та перебувають тварини. Це істотно підвищує вимоги до безпеки та надійності електричних рішень.
На відміну від класичних промислових сонячних електростанцій, які зазвичай ізольовані та огороджені, агровольтаїчні об’єкти залишаються відкритими для доступу персоналу, техніки та худоби. Трактори, комбайни або обприскувачі можуть працювати безпосередньо під конструкціями з модулями, а тварини — перебувати в тій самій зоні. За таких умов ризик механічного пошкодження кабелів або електрообладнання зростає кратно.
Проєктування з фокусом на електробезпеку
Ключовим завданням є безпечне прокладання кабельних трас у динамічному середовищі. Агровольтаїчні системи зазвичай передбачають підвищену висоту встановлення модулів, що збільшує довжину DC- та AC-ліній і ускладнює їх захист.
Практика показує, що прокладання кабелів по поверхні ґрунту є неприпустимим. Обробіток землі, зрошення та сезонні роботи створюють високі ризики механічних пошкоджень. Оптимальними вважаються такі рішення:
прокладання кабелів у захисних трубах або каналах нижче зони обробітку ґрунту (зазвичай не менше 45 см);
прокладання кабелів усередині металевих опор або вздовж несучих конструкцій із жорсткою фіксацією та механічним захистом.
У садах та виноградниках, де глибоке траншеювання може пошкодити кореневу систему, застосовуються надземні кабельні лотки або підвісні системи з додатковим екрануванням.
Захист кабелів і матеріали
Усі з’єднання, розподільчі коробки та шафи повинні мати клас захисту не нижче IP65. Обладнання має бути стійким до вологи, пилу, агрохімікатів та температурних коливань. Особливу увагу слід приділяти корозійній стійкості матеріалів.
Обов’язковими є системи заземлення та блискавкозахисту. Металеві конструкції, розміщені на відкритих полях, є природними точками ураження блискавкою, тому захист від перенапруг є критично важливим елементом проєкту.
Вплив тварин і сільськогосподарської техніки
Навіть дрібна худоба здатна пошкодити незахищені кабелі. Усі відкриті елементи повинні бути недосяжними або механічно захищеними. Сільськогосподарська техніка не повинна мати жодного ризику контакту з електричними компонентами під напругою. Найбільш надійним рішенням є використання опор як кабельних каналів або інтеграція кабельних трас у конструкцію кріплення модулів.
Узгодження з агротехнологічними процесами
Електричне проєктування має враховувати реальні аграрні сценарії:
розміщення інверторів і РП по периметру ділянки;
підняття обладнання вище зон затоплення та маршрутів техніки;
чітке маркування та фізичний захист усіх електроелементів;
наявність аварійних вимикачів із навчанням персоналу господарства.
У багатьох агровольтаїчних проєктах застосовуються розширені системи моніторингу, що поєднують контроль генерації з агропараметрами (вологість ґрунту, температура повітря, положення модулів).
Виклики монтажу металевих конструкцій в агровольтаїчних проєктах
Несучі конструкції в агровольтаїці виконують подвійну функцію — підтримка PV-модулів і забезпечення повноцінного сільськогосподарського використання території.
Підвищена висота та геометрія
Модулі зазвичай встановлюються на висоті 4–5 м, що дозволяє вільно працювати сільськогосподарській техніці. Відстані між рядами можуть становити 15–25 м залежно від типу культур і габаритів машин. Така конфігурація більше нагадує перголу, ніж класичну СЕС.
Фундаменти з мінімальним втручанням у ґрунт
Бетонні фундаменти часто неприйнятні через негативний вплив на ґрунт. Натомість застосовуються:
гвинтові палі;
гелікальні анкери;
баластні або комбіновані рішення.
Це дозволяє зберегти родючий шар, зменшити земляні роботи та пришвидшити монтаж.
Адаптація до рельєфу та змін агровикористання
Поля рідко є ідеально рівними. Конструкції повинні мати регулювання по висоті та куту, щоб забезпечити стабільну геометрію масиву. Також враховується можливість зміни типу культур протягом життєвого циклу об’єкта.
Міцність і стійкість до навантажень
Підвищена висота означає більші вітрові навантаження. Конструкції проєктуються з урахуванням:
вітрових зон за Eurocode;
снігових навантажень;
вібрацій та механічного впливу техніки.
Використовується гарячеоцинкована або нержавіюча сталь з посиленими вузлами.
Монтаж і подальша експлуатація
Монтаж виконується спеціалізованими бригадами з досвідом роботи зі сталевими конструкціями. Проєктна логістика узгоджується з аграрним календарем, щоб не порушувати посів чи збір урожаю.
Для зниження витрат на обслуговування перевага надається болтовим з’єднанням, стандартизованим елементам і простим схемам візуального контролю.
